向心滚针--推力圆柱 滚子轴承
  • 简要描述:

  • 服务热线:0519-86329008
  • 分享:
  • 立即咨询
    • 向心滚针--推力圆柱 滚子轴承
产品详情

HSB-向心滚针-推力圆柱滚子轴承可以承受重载荷,刚性大。因轴承带有法兰固定装置,故不再需要任何其它固定元件,在装配过程中无需调正。

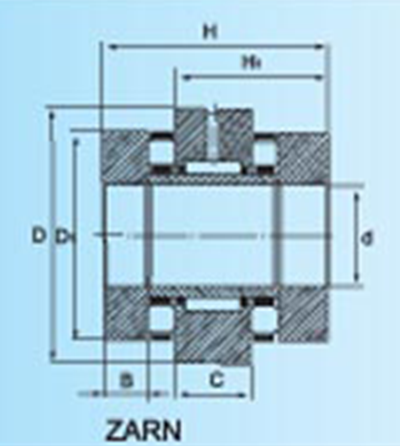

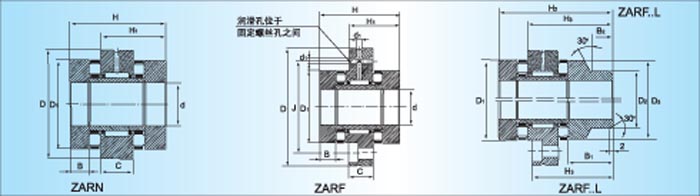

HSB-ZARN系列向心滚针-推力圆柱滚子轴承是双向推力轴承。中圈同时作为向心滚针轴承外圈。内圈的宽度同中圈和推力滚子相配合以便当拧紧锁紧螺母时能得到预定的轴向预定的轴向预负荷。

HSB-ZARF系列轴承的中圈适用于法兰安装并且具有径向和轴向的进油口和出油口,接头螺孔供作安装密封座组件之用。

ZARN..L和ZARF..L系列的一个轴圈的宽度加长,外径为阶梯形。


轴径

轴承型号及近似重量

外形尺寸

型号

重量

型号

重量

d

D

H

H1

H2

H3

C

D1

D2

D3

B

B1

B2

d1

J

mm

g

g

mm

15

ZARN 1545 TN

0.34

ZARN 1545 L TN

0.37

15

45

40

28

53

41

16

35

24

34

7.5

20.5

11



ZARF 1560 TN

0.42

ZARF 1560 L TN

0.45

15

60

40

26

53

39

14

35

24

34

7.5

20.5

11

3.2

46

17

ZARN 1747 TN

0.37

ZARN 1747 L TN

0.41

17

47

43

29.5

57

43.5

16

38

28

38

9

23

11



ZARF 1762 TN

0.49

ZARF 1762 L TN

0.52

17

62

43

27.5

57

41.5

14

38

28

38

9

23

11

3.2

48

20

ZARN 2052 TN

0.41

ZARN 2052 L TN

0.46

20

52

46

31

60

45

16

42

30

40

10

24

11



ZARF 2068 TN

0.56

ZARF 2068 L TN

0.61

20

68

46

29

60

43

14

42

30

40

10

24

11

3.2

53

25

ZARN 2557 TN

0.53

ZARN 2557 L TN

0.59

25

57

50

35

65

50

20

47

36

45

10

25

11



ZARF 2575 TN

0.78

ZARF 2575 L TN

0.84

25

75

50

33

65

48

18

47

36

45

10

25

11

3.2

58

30

ZARN 3062 TN

0.6

ZARN 3062 L TN

0.75

30

62

50

35

65

50

20

52

40

50

10

25

11



ZARF 3080 TN

0.85

ZARF 3080 L TN

0.9

30

80

50

33

65

48

18

52

40

50

10

25

11

3.2

63

35

ZARN 3570 TN

0.8

ZARN 3570 L TN

0.93

35

70

54

37

70

53

20

60

45

58

11

27

12



ZARF 3590 TN

1.12

ZARF 3590 L TN

1.25

35

90

54

35

70

51

18

60

45

58

11

27

12

3.2

73

40

ZARN 4075 TN

0.9

ZARN 4075 L TN

1.0

40

75

54

37

70

53

20

65

50

63

11

27

12



ZARF 40100 TN

1.35

ZARF 40100 L TN

1.45

40

100

54

35

70

51

18

65

50

63

11

27

12

3.2

80

45

ZARN 4580 TN

1.12

ZARN 4580 L TN

1.27

45

80

60

42.5

75

57.5

25

70

56

68

11.5

26.5

12



ZARF 45105 TN

1.7

ZARF 45105 L TN

1.85

45

105

60

40

75

55

22.5

70

56

68

11.5

26.5

12

6

85

50

ZARN 5090 TN

1.43

ZARN 5090 L TN

1.78

50

90

60

42.5

78

60.5

25

78

60

78

11.5

26.5

12



ZARF 50105 TN

2.1

ZARF 50105 L TN

2.45

50

115

60

40

78

58

22.5

78

60

78

11.5

26.5

12

6

94

固定螺钉 注1

基本额定负荷

极限转速 注2

轴承磨擦

轴向刚度

倾斜刚度

螺母

螺纹

数量

径向

轴向

油润滑

脂润滑

MRL

CaL

CkL

螺纹

拧紧力矩

--

--

22900

42000

10000

15500

6500

1800

0.32

1260

100

M15*1

9.6

M6

6

22900

42000

10000

15500

6500

1800

0.32

1260

100

M15*1

9.6

--

--

23000

54000

11000

16100

6200

1700

0.38

1400

130

M17*1

10

M6

6

23000

54000

11000

16100

6200

1700

0.38

1400

130

M17*1

10

--

--

30500

61000

11000

18400

5300

1590

0.41

1600

190

M20*1.5

16.8

M6

8

30500

61000

11000

18400

5300

1590

0.41

1600

190

M20*1.5

16.8

--

--

32400

69020

19600

2600

4000

1300

0.50

1700

300

M25*1.5

23

M6

8

32400

69020

19600

2600

4000

1300

0.50

1700

300

M25*1.5

23

--

--

33800

89000

20300

28500

3500

1100

0.55

2000

420

M30*1.5

29

M6

12

33800

89000

20300

28500

3500

1100

0.55

2000

420

M30*1.5

29

--

--

46000

108000

22000

37000

3100

1000

0.79

2300

640

M35*1.5

32

M6

12

46000

108000

22000

37000

3100

1000

0.79

2300

640

M35*1.5

32

--

--

49000

123000

23500

43000

3300

1900

0.88

2500

1000

M40*1.5

45

M8

8

49000

123000

23500

43000

3300

1900

0.88

2500

1000

M40*1.5

45

--

--

51600

148000

35000

64000

2700

890

1.0

2800

1240

M45*1.5

55

M8

8

51600

148000

35000

64000

2700

890

1.0

2800

1240

M45*1.5

55

--

--

70000

209000

38000

72000

2500

860

1.9

3700

2370

M50*1.5

75

M8

12

70000

209000

48000

72000

2500

860

1.9

3700

2370

M50*1.5

75

TN=塑料保持架,允许工作温度:120℃连续,180℃短期。

1) 固定螺钉拧紧力矩按制造厂规定,固定螺钉和螺帽不在供货范围内。

2) 油润滑的极限转速,但油须充分冷却。

3) 轴承安装前未利用的油孔应塞入密封塞。
