    • 汽车水泵轴连轴承说明
    • 汽车水泵轴连轴承说明
产品详情

随着汽车向高速、高可靠性,低能耗的发展,汽车冷却水泵也要求向重量轻、体积小、高速方向发展,水泵轴承作为一种结构简单的双支承轴承,由于其承载能力大、刚性好、旋转度高、装配简单,使用寿命长,结构合理等优点,已被许多发达国家所采用。目前,水泵轴承不但广泛应用在汽车冷却水泵,在纺织机械、工程机械等方面也得到广泛应用。


产品范围


材料的选用及热处理


保持架的材料选用增强尼龙66,密封圈一般采用丁腈橡胶,当使用环境温度大于120℃时,就应选用氟橡胶密封圈。


HSB水泵轴连轴承的钢球及滚子通常均由高铬轴承钢制造,轴、外圈的材料采用渗碳钢或高铬轴承钢制造。轴的材料采用渗碳轴承钢制造时轴滚道的硬度通常为60-64HRC;高铬轴承钢制造轴的的硬度通常为58-62HRC;钢球及滚子的硬度为61-65HRC;外圈硬度通常为60-64HRC。


润滑与密封


水泵轴承采用一次性的润滑脂“终身”润滑,因此润滑直接影响到轴承的使用寿命。通常情况下选用2-3#锂基脂就能满足润滑要求,润滑脂的填入量为轴承内部空间的1/4-1/2,密封圈采用经优化设计的径向接触密封,以确保轴承不漏油和外部杂质的侵入。


J3tu.jpgJ3tu 拷贝.jpg

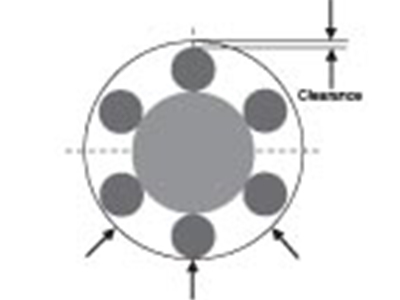

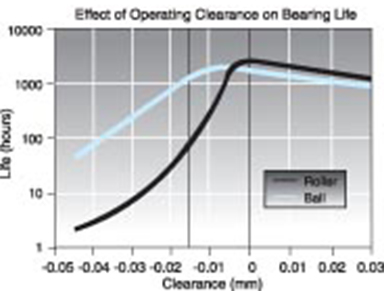

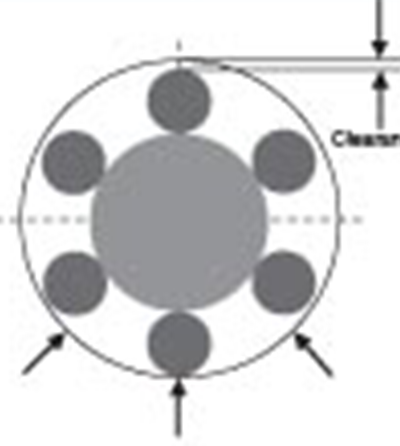

在使用中水泵轴承的实际内在游隙极大影响轴承的使用寿命和性能,在选择原始径向游隙时除要考虑轴承外圈与轴承座孔的过盈配合而引起的游隙减少量外,还要考虑由于温升引起的有关部件热胀而引起游隙减少量,过盈量推荐用表1。


HSB水泵轴连轴承在无特殊要求时,成套轴承原始径向游隙为15-35μm。


轴承外径D(mm)

泵壳内径偏差(um)

铁壳泵

铝壳泵

30以下

25-45

35-55

30以上

32-55

55-76

精度


水泵轴连轴承的尺寸公差应符合表2,轴承配合表面和端面的表粗糙度如表3。旋转精度,即成套轴承的轴的径向圆跳动应不大于0.025mm。


表2:轴连轴承的尺寸公差(μm)




D ( mm )

△ Dmp

V Dp

V Dmp

△ Cs

V cs

超过

上偏差

下偏差

最大

最大

上偏差

下偏差

最大

18

30

0

-13

12

8

0

-130

20

30

50

0

-13

16

10

0

-130

20

50

80

0

-15

20

11

0

-130

20

d ( mm )

△ dmp

V dp

V dmp

△ Bs

超过

上偏差

下偏差

最大

最大

上偏差

下偏差

10

18

0

-13

8

8

+250

-250

18

30

0

-13

9

9

+250

-250

部位

外径

端面

圆角

Ra不大于

外套圈

0.63

6.3

5

0.63

6.3

5

安 装


水泵轴承是精密的机械零件,安装时需格外注意。安装时应用辅助工具进行机械压入,严禁通过滚动体来传递压力,同时应避免外冲击力损伤轴承,水泵壳体孔圆度控制在10μm以内,圆柱度数20μm以内。

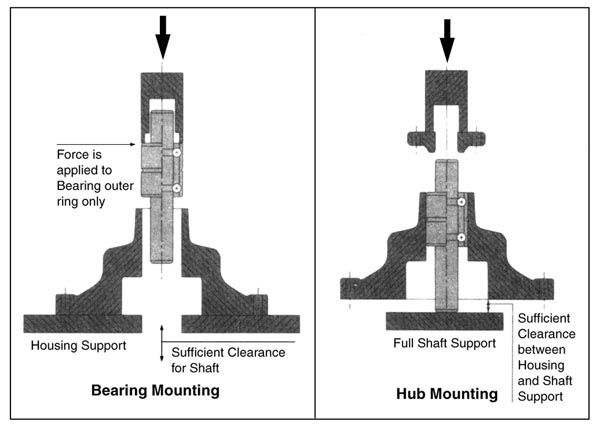

安装示意图如下图:
