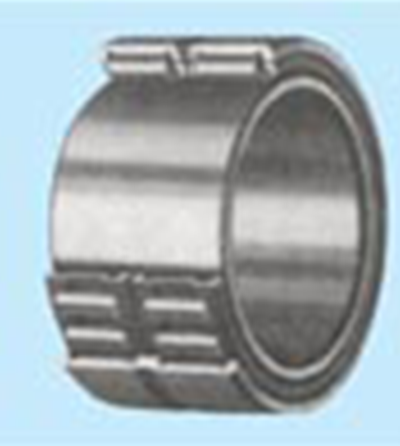

HSB-实体套圈滚针轴承是一种断面高度小承载能力大的轴承。由于外圈硬度高,即使是轻合金轴承座,也可以应用自如。这种轴承可提供公制及英制二个系列的产品,各系列都有带保持架、满针型及密封型三种结构。此外,实体套圈滚针轴承可分带内圈或不带内圈二种,不带内圈者以心轴作为滚道面,使体积变得更小。
结构
NK | 轻系列无内圈滚针轴承 |
NKS | 重系列无内圈滚针轴承 |
RNA49 | 无内圈滚针轴承 |
RNA69 | 双列无内圈滚针轴承 |
RNK48 | 无内圈滚针轴承 |
NKI | 轻系列带内圈滚针轴承 |
NKIS | 重系列带内圈滚针轴承 |
NA49 | 带内圈滚轴承 |
NA69 | 双列带内圈滚针轴承 |
NA48 | 带内圈滚针轴承 |
RNA49 … RS | 单面密封无内圈滚针轴承 |
RNA49 … 2RS | 双面密封无内圈滚针轴承 |
NA49 … RS | 单面密封带内圈滚针轴承 |
NA49 … 2RS | 双面密封带内圈滚针轴承 |
IR | 内圈系列 |
BR , BR1 | 英制系列带内圈滚针轴承 |
带挡边的滚针轴承
HSB-实体套圈滚针轴承的挡边在外圈上,可能是固定挡边,也可能是弹簧锁圈。如果心轴的滚道是经过淬火并磨削加工制成,则可以拆卸的内圈就可以取消。一般情况下NKI、NKIS、NA48、NA49系列的滚针轴承有一列滚针,NA69系列的轴承,凡孔径在32mm以上有两列滚针。外圈上的油槽和油孔使HSB-滚针轴承加润滑油更加方便。仅有NKI、NK系列小尺寸规格NK19/16、NK12/16以下的轴承没有油槽和油孔。NA49系列的轴承在内圈上有一个油孔。NA49系列的HSB-滚针轴承有单面密封的(RS),也有双面密封的(2RS)。
无挡边滚针轴承
HSB-无挡边滚针轴承NAO系列,其滚针保持架组件比轴承外圈略窄一些。这样,在轴承装入后滚针组件就可以自由移动。滚针组的轴向引导要求侧面有定位面。宽系列的滚针轴承外圈有一条油槽,一个油孔,并有两列滚针组。窄系列的有一列滚针组件,没有油槽和油孔。
无内圈的滚针轴承
无内圈的滚针轴承NK、NKS、RNA48、RNA49、RNA69、RNAO系列,其滚针直接在经淬火并磨削的轴上滚动。无内圈滚针轴承结构紧凑。如果轴经磨加工将提高整个轴承的回转精度。无挡边和无内圈的滚针轴承RNAO,其外圈和滚针组不能互换。
单面和双面密封的滚针轴承
密封的滚针轴承是采用锂基脂填充的。为使轴向移动时密封更好地发挥作用,内圈不设引导斜面,并且比外圈高出1mm。普通密封轴承使用的温度范围为-30℃-120℃。
内圈
IR系列内圈是经淬硬和精密加工而成。标准级内圈的尺寸公差和几何精度符合P0级精度。在使用HSB滚针轴承时,选用HSB-内圈可使轴承在装配后达到正常的工作游隙。
径向游隙及安装
HSB滚针轴承标准游隙为CO组。如有特殊需要,也可提供C2、C3及C4组游隙。并联安装HSB滚针轴承时,应具有相同的径向游隙,以便使负荷均匀分布。
一般情况下,在安装滚针轴承时都用紧配合,以便薄壁套圈可以得到较好的支承。负荷越大,选取的配合也应越大,尤其是当需要考虑存在冲击载荷时。另外还需要考虑配合材料及温差。
