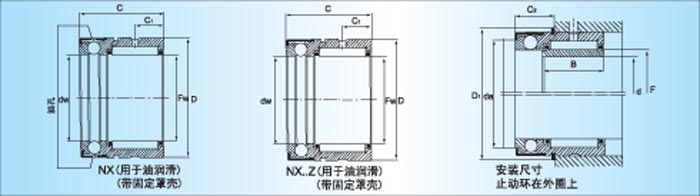

轴径 | 轴承型号 | 重量 | 外形尺寸 | 基本额定负荷 | 极限转速 | 安装尺寸 | ||||||||||
油润滑 | 脂润滑 | Fw | D | C | C1 | dw | 径向 | 轴向 | 油润滑 | C2 | D1 | da | ||||
mm | g | mm | 动 | 静 | 动 | 静 | ||||||||||
7 | NX7 TN | NX7 Z TN | 14 | 7 | 14 | 18 | 4.7 | 7 | 2400 | 2350 | 3050 | 3800 | 15000 | 10 | 16.5 | 9.6 |
10 | NX10 | NX10 Z | 25 | 10 | 19 | 18 | 4.7 | 10 | 3850 | 3350 | 4350 | 5860 | 11000 | 10 | 21.9 | 14.6 |
12 | NX12 | NX12 Z | 28 | 12 | 21 | 18 | 4.7 | 12 | 4250 | 3900 | 4500 | 6800 | 9500 | 10 | 23.7 | 16.6 |
15 | NX15 | NX15 Z | 48 | 15 | 24 | 28 | 8 | 15 | 9670 | 9850 | 5650 | 9350 | 8000 | 12.2 | 26.5 | 19 |
17 | NX17 | NX17 Z | 53 | 17 | 26 | 28 | 8 | 17 | 9860 | 13800 | 5900 | 10500 | 7500 | 12.2 | 28.5 | 21 |
20 | NX20 | NX20 Z | 67 | 20 | 30 | 28 | 8 | 20 | 9980 | 14800 | 6800 | 11900 | 6500 | 12.2 | 33.6 | 25 |
25 | NX25 | NX25 Z | 115 | 25 | 37 | 30 | 8 | 25 | 12900 | 20800 | 10900 | 20500 | 4900 | 14.2 | 40.4 | 31.6 |
30 | NX30 | NX30 Z | 130 | 30 | 42 | 30 | 10 | 30 | 19600 | 32500 | 11500 | 22400 | 4300 | 14.2 | 45.1 | 36.5 |
35 | NX35 | NX35 Z | 160 | 35 | 47 | 30 | 10 | 35 | 20500 | 39600 | 11900 | 28500 | 3700 | 14.2 | 50.1 | 40.5 |

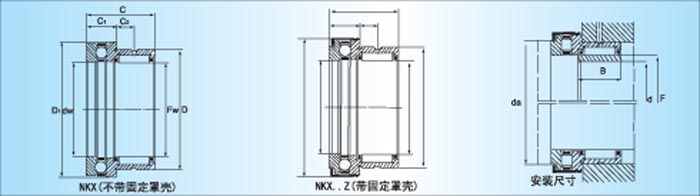

轴径 | 轴承型号及近似重量 | 外形尺寸 | 基本额定负荷 | 极限转速 | 安装尺寸 | ||||||||||
不带固定罩壳 | 重量 | 带固定罩壳 | 重量 | Fw | D | C | C1 | dw | 径向 | 轴向 | 油润滑 | da | |||
mm | g | g | mm | 动 | 静 | 动 | 静 | ||||||||
10 | NKX 10 TN | 34 | NKX 10 Z TN | 36 | 10 | 19 | 23 | 9 | 10 | 5000 | 6500 | 8600 | 10800 | 12000 | 19.7 |
12 | NKX 12 | 38 | NKX 12 Z | 40 | 12 | 21 | 23 | 9 | 12 | 7200 | 9060 | 9700 | 11900 | 11000 | 21.7 |
15 | NKX 15 | 44 | NKX 15 Z | 47 | 15 | 24 | 23 | 9 | 15 | 9670 | 9850 | 10000 | 12300 | 9500 | 23.7 |
17 | NKX 17 | 53 | NKX 17 Z | 55 | 17 | 26 | 25 | 9 | 17 | 9860 | 13800 | 10300 | 13600 | 8500 | 25.7 |
20 | NKX 20 | 83 | NKX 20 Z | 90 | 20 | 30 | 30 | 10 | 20 | 12000 | 20500 | 12500 | 19800 | 7500 | 30.7 |
25 | NKX 25 | 125 | NKX 25 Z | 132 | 25 | 37 | 30 | 11 | 25 | 14500 | 29500 | 167800 | 28000 | 6000 | 37.7 |
30 | NKX 30 | 141 | NKX 30 Z | 148 | 30 | 42 | 30 | 11 | 30 | 19600 | 32500 | 19000 | 33500 | 5000 | 42.7 |
35 | NKX 35 | 163 | NKX 35 Z | 168 | 35 | 47 | 30 | 12 | 35 | 20500 | 39600 | 20100 | 39000 | 4600 | 47.7 |
40 | NKX 40 | 200 | NKX 40 Z | 208 | 40 | 52 | 32 | 13 | 40 | 22300 | 44500 | 24500 | 50500 | 4000 | 55.7 |
45 | NKX 45 | 252 | NKX 45 Z | 265 | 45 | 58 | 32 | 14 | 45 | 24500 | 50980 | 25800 | 57600 | 3600 | 60.5 |
50 | NKX 50 | 280 | NKX 50 Z | 300 | 50 | 62 | 35 | 14 | 50 | 34800 | 70800 | 27500 | 63200 | 3300 | 65.5 |
60 | NKX 60 | 360 | NKX 60 Z | 380 | 60 | 72 | 40 | 17 | 60 | 39600 | 86400 | 39800 | 94900 | 2800 | 80.5 |
70 | NKX 70 | 500 | NKX 70 Z | 520 | 70 | 85 | 40 | 18 | 70 | 40800 | 90800 | 40980 | 90800 | 2400 | 90.5 |
TN=塑料保持架,允许工作温度:120℃连续,180℃短期。
1) 最小的轴向负荷,Fa=Cr(轴向)的1%到2%。
2) 脂润滑极限转速为表列数值的60%。
3) 内圈和止动环必须分别订购。
4) 如两轴承要调至最小的中心距,其止动环必须缩短。
